Rotatielift Pellet Plant
Categorie
Engineering, Ontwikkeling
Product

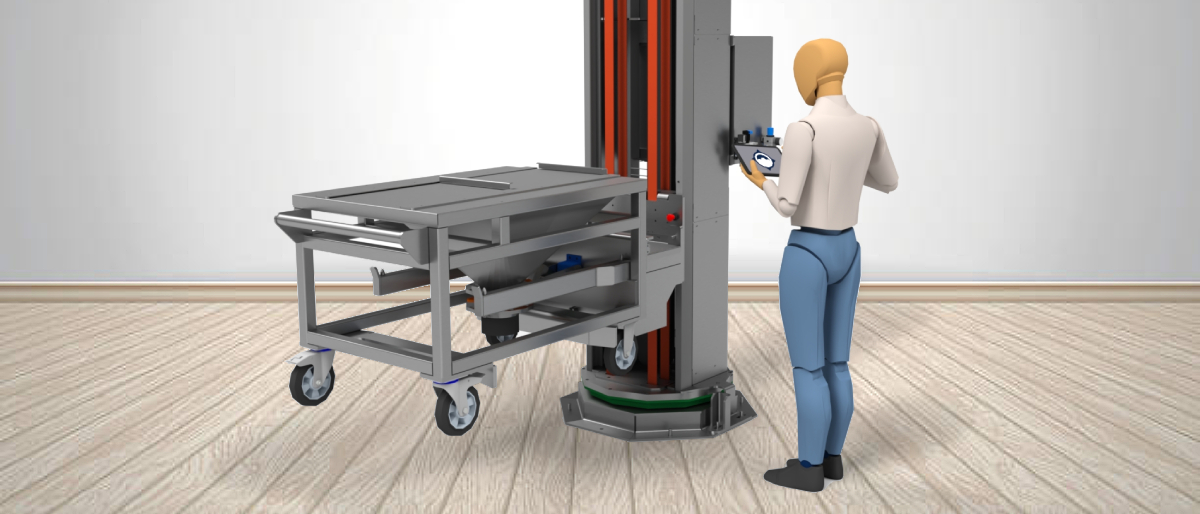

Een rotatielift voor speciale rollende product container, welke kan liften en roteren. De lift heeft een koppeling met de klep onder de container om de klep te openen.
Rol
Mechanische / mechatronische engineering van de rotatielift in 3D, en de productie tekeningen en bestanden.
Opdracht
Een rotatielift, welke een speciale rollende product container moet liften, in de lucht moet roteren en boven een mixer moet lossen. Op de lift moet een mogelijkheid komen om een actuator aan een vlinderklep te koppelen, welke de klep opent. Daarnaast moet er een trilmotor tegen de container drukken, welke het lossen bevorderd.
Oplossing
De opdracht is volledig uitgevoerd met Onshape; online CAD software waar beide partijen mee werken, en wat het delen van de modellen en tekeningen makkelijk maakt.

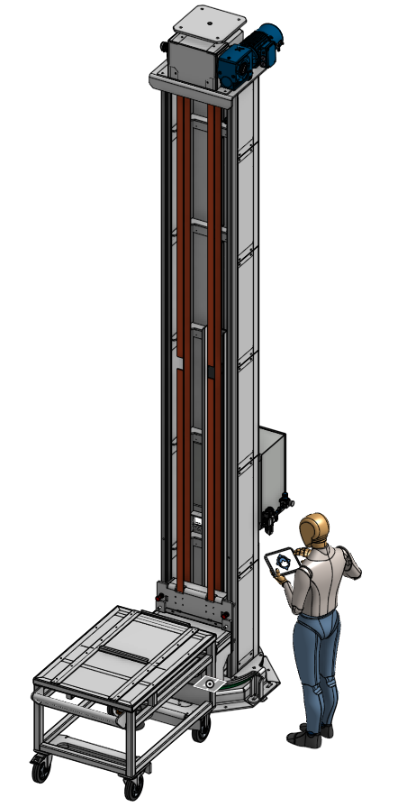

De basis van de lift is een kolom met profielbalken. Dit type profielbalken wordt ook voor bijvoorbeeld heftruckmasten gebruikt. Aan het basisplaat, welke de verticale beweging mogelijk maakt, zitten geleidingswielen die door de profielbalken lopen.

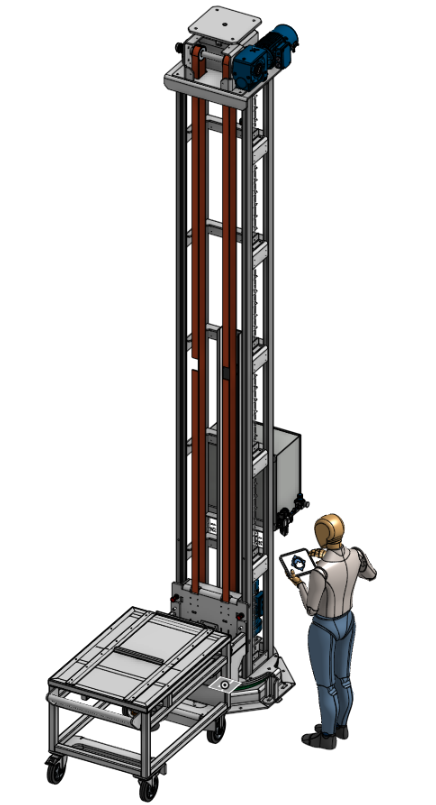

De verticale beweging van de basisplaat wordt gerealiseerd door 2 getande riemen. Aan de bovenzijde van de lift zit de hefmotor, aan de onderzijde de keerpulleys. Het spannen van de riemen is mogelijk aan de achterzijde van de basisplaat.

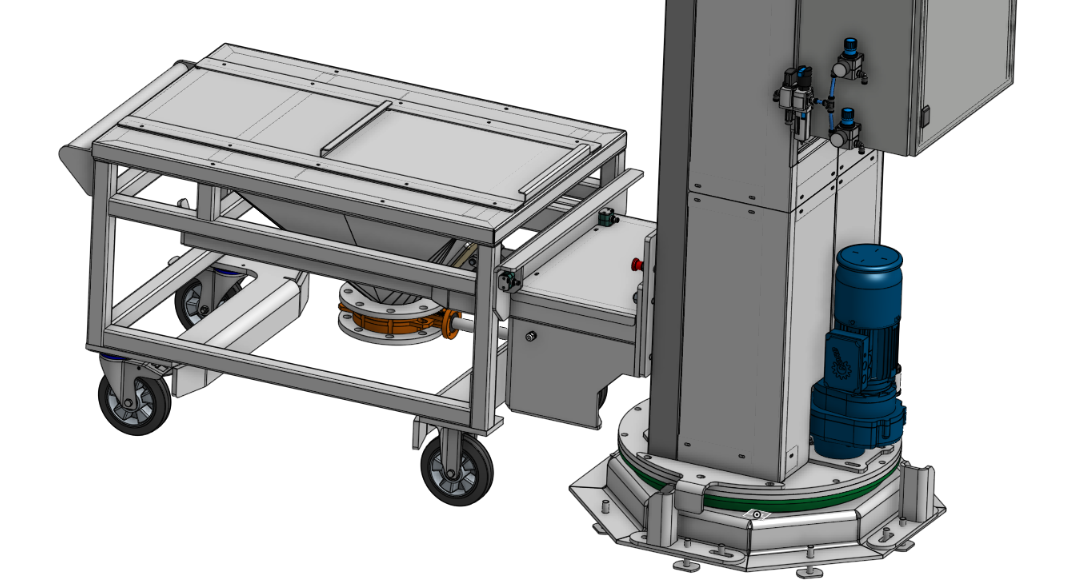

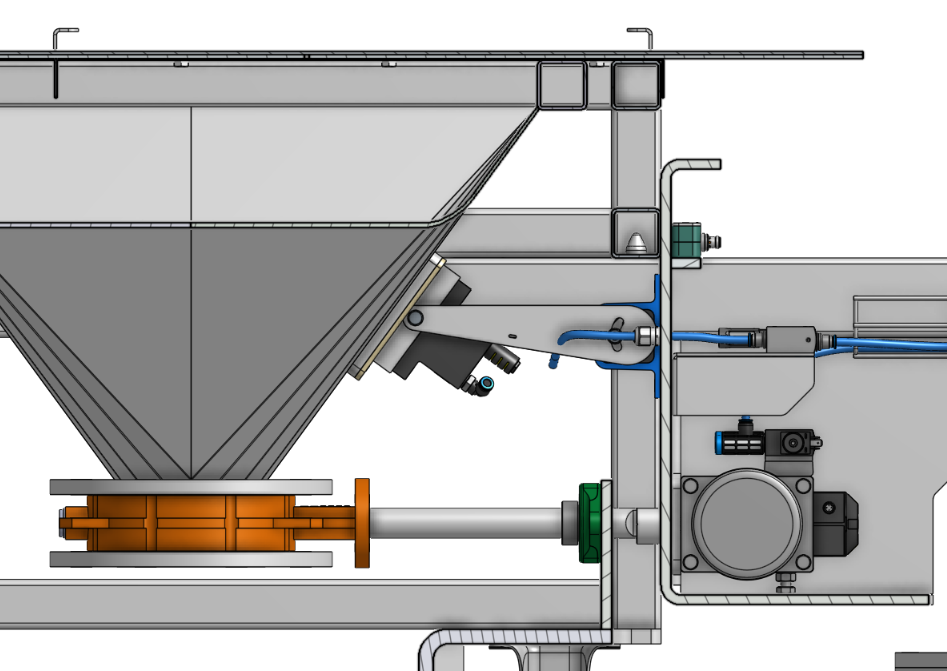

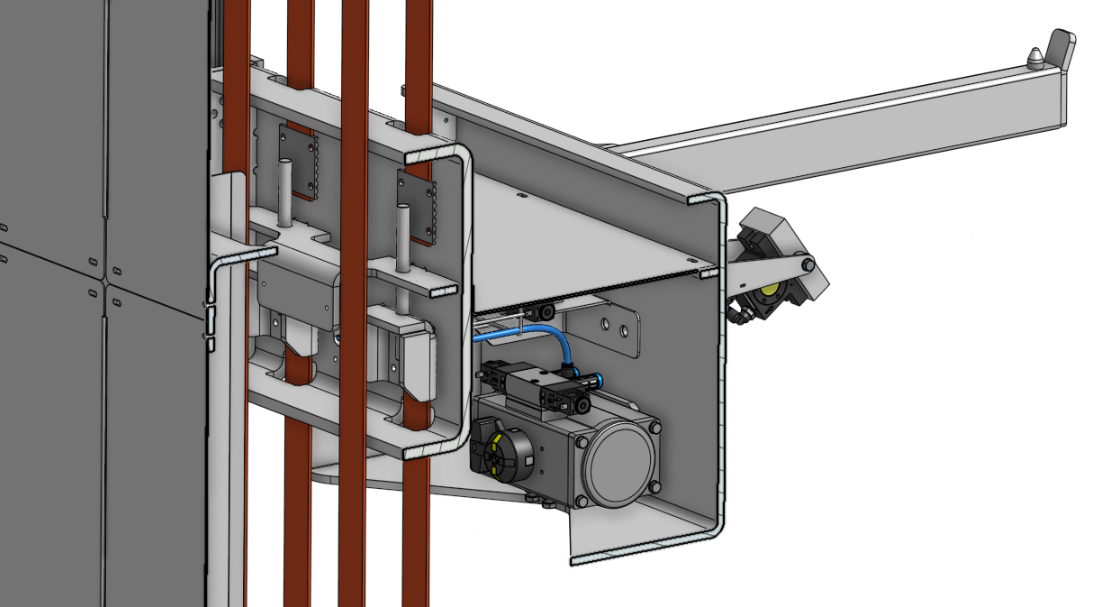

Aan deze basisplaat zitten de lepels gemonteerd, welke de container oppakken. Deze lepels en container zijn speciaal op elkaar afgestemd. Tussen deze lepels is de actuator geplaatst dat aan de klep van de container koppelt. Ook is hier de trilmotor gemonteerd, dat middels een spanner tegen de container aan drukt.

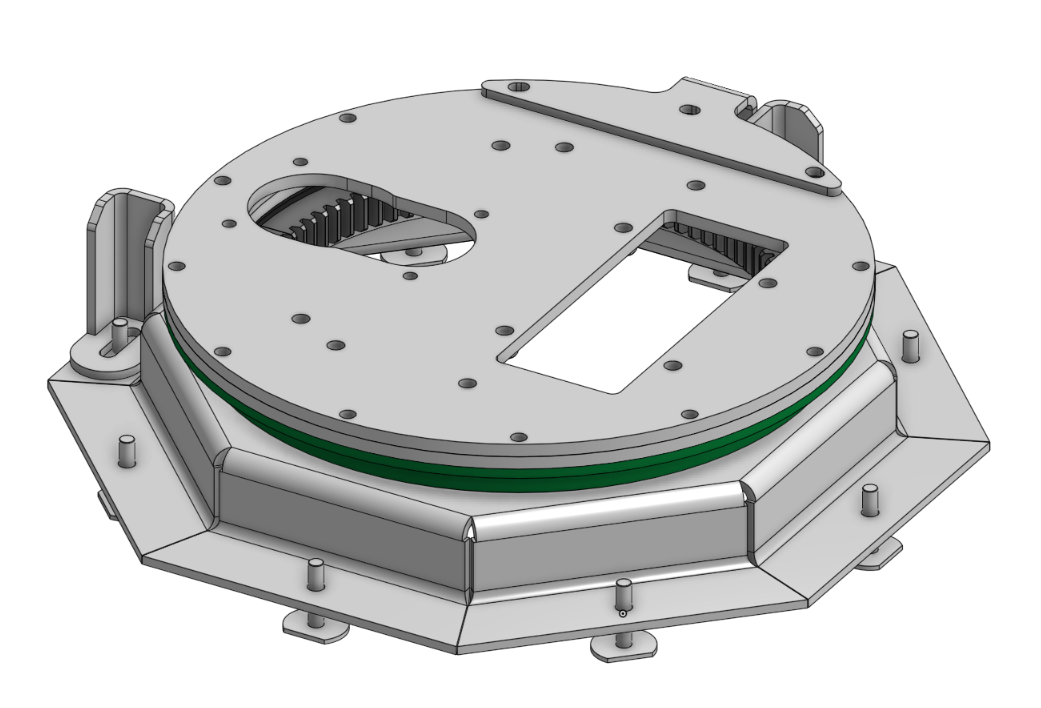

Het roteren van de lift wordt mogelijk gemaakt door een draaikrans, met een getande binnenring. Aan de bovenzijde van de lift zit een rotatiepunt, gemonteerd aan het plafond. Deze zorgt voor radiale stabiliteit van de lift. Zowel de vertande aandrijving van de draaikrans, als de lagers aan de bovenzijde zijn voorzien van automatische smering.
Voor veiligheid zijn de lift en container voorzien van afschermkappen. Verdere veiligheid rondom de lift, zoals hekwerk etc. wordt door de opdrachtgever zelf uitgevoerd.
Zowel de actuator als de trilmotor worden pneumatisch uitgevoerd. Deze componenten zijn in samenspraak met de automatiseringspartner van de opdrachtgever bepaald.
Naast het 3D uitwerken van de rotatielift, zijn de productiebestanden gemaakt. Dit omvat o.a. detailtekeningen en 3D werkbestanden voor leveranciers. Ook is er een Risico Inventarisatie & Evaluatie (RI&E) en handleiding gemaakt met veiligheids-, installatie- en onderhoudsvoorschriften.
