Zelf ladend en lossende watertank

Categorie Engineering, Ontwikkeling, Automotive

Product Watertank in container frame

Rol Mechanische engineering, FEM simulaties

Opdracht Ontwikkel een watertank in een standaard container formaat frame, welke robuust genoeg is voor zwaar offroad rijden in oorlogsgebieden. Daarnaast moet de tank een voorziening hebben om zelf water te laden (bijv. bij een rivier) en zelf te kunnen lossen (bijv. bij een dorp in een hongersnood gebied).

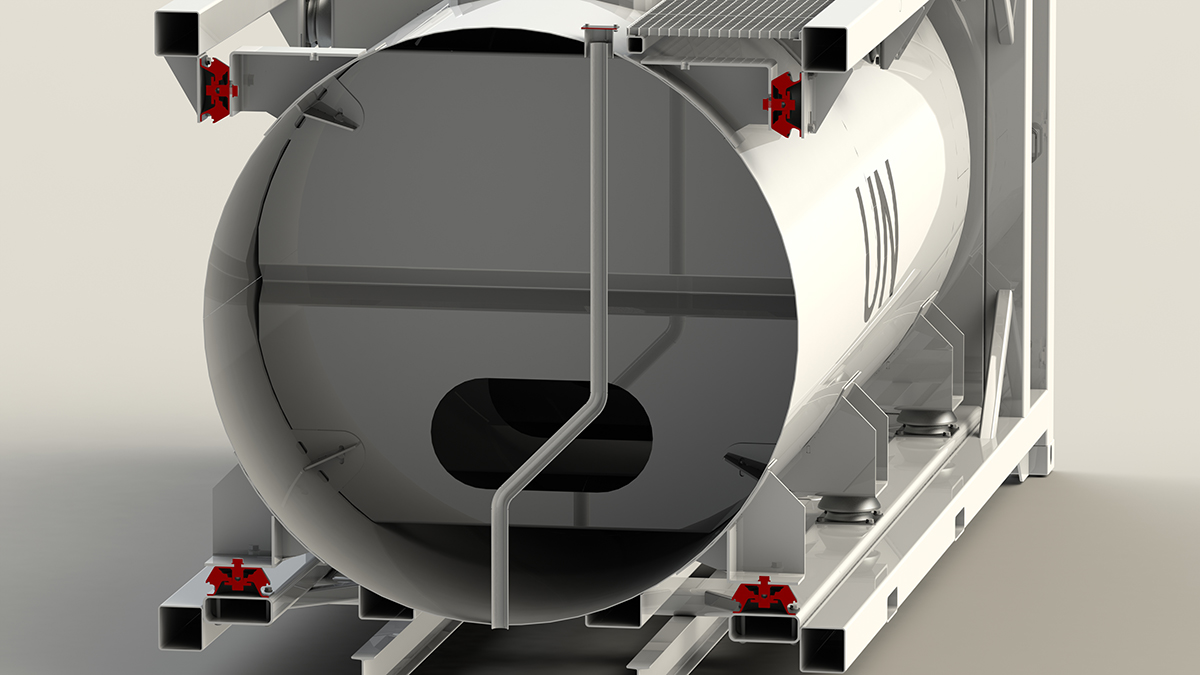

Oplossing Een kokerframe in 20Ft zeecontainer formaat, incl. hoekstukken met Twistlocks. Daarin keuze uit 2 formaten watertanks (9.000 ltr en 16.000 ltr), welke in rubbers gemonteerd zit in het frame.

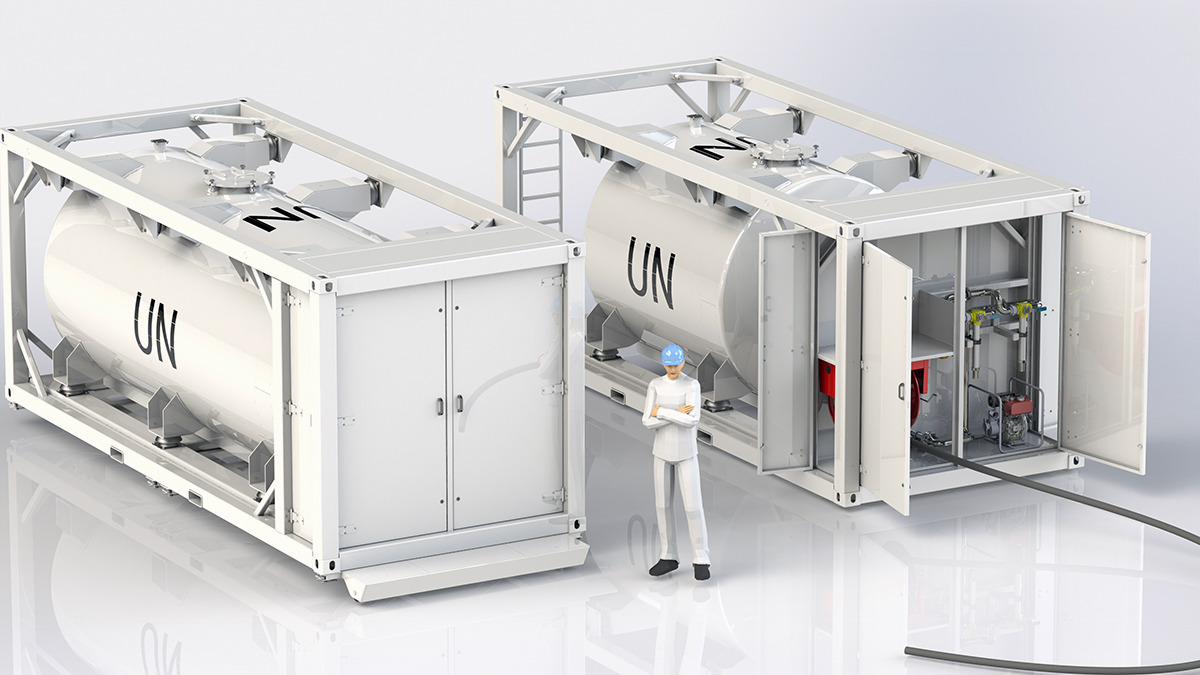

In het frame zit een pompkast verwerkt, waar een dieselpomp met slanghaspel in zit. Middels deze slangen en pomp kan de watertank gevuld worden.

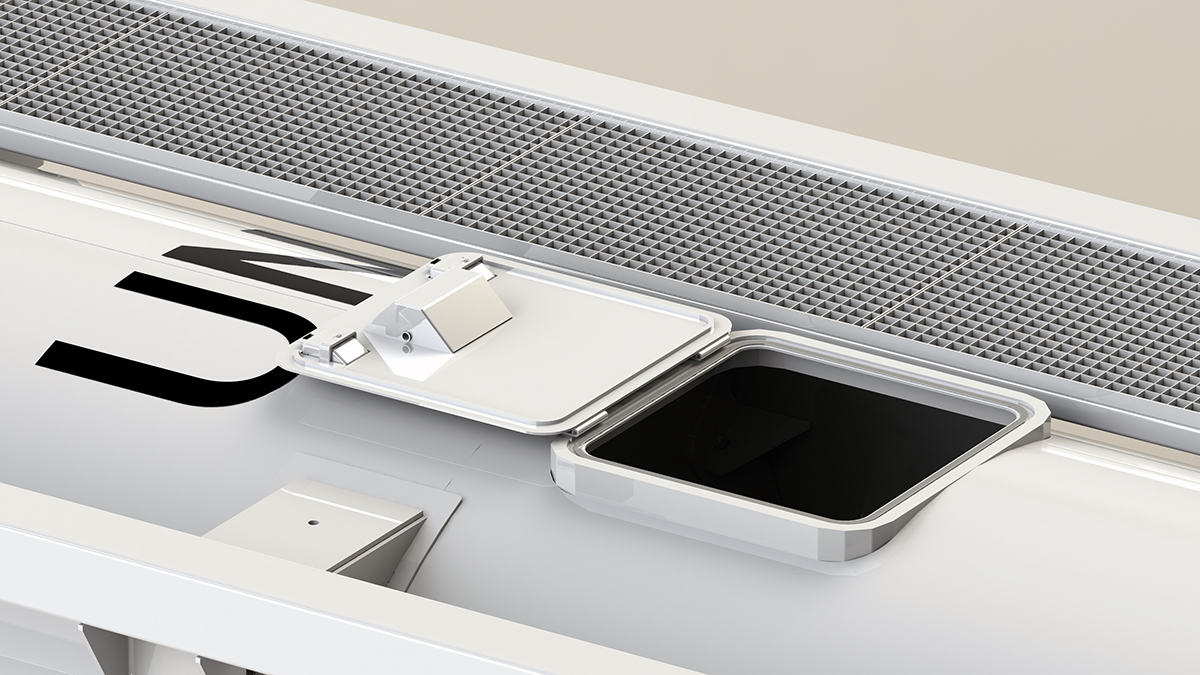

De tank is ook voorzien van een mangat deksel, ontluchting, klotsschotten en niveau meter middels vlotter.
